IDD Montage (In het kozijn)

1. De deuropening meten

• Meet de deuropening tussen de kozijnstijlen en de drempel (A en B).
• Meet voor de zekerheid op drie punten, als het kozijn niet overal even breed of hoog is houd dan de kleinste maat aan.
• Er hoeft geen speling gehanteerd te worden; wij berekenen zelf de juiste speling.

• De minimale benodigde diepte in het kozijn is 4cm. De dikte van de hordeur is 3.8cm.




2. Meet zorgvuldig

• Controleer de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
• Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.











ODD Montage (Op het kozijn)

1. Algemene informatie

• Per montagetype is er een standaardberekening voor de productmaat.
  Indien gewenst kan hiervan worden afgeweken, rekening houdend met de minimale en maximale overlap op het kozijn.
• Met de onderstaande berekeningen wordt de hor strak om de deuropening geplaatst.
• Wij raden altijd onze genoemde berekening aan, zodat de treklijst bereikbaar blijft door de opening van de deur
  en deze zowel van binnen als van buiten te bedienen is.

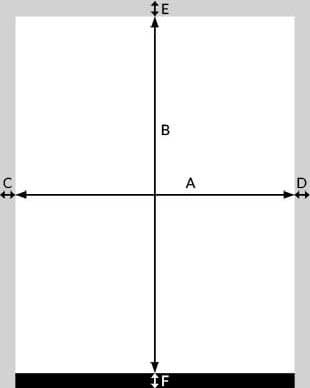

2. Overlap op het kozijn

• Kozijnstijl boven (E) 60 mm; minimale overlap 25 mm
• Montagekant (C of D) 40 mm; minimale overlap 27 mm
• Sluitkant (C of D) 20 mm; minimale overlap 14 mm
• Bij gebruik van een L-profiel moet er minimaal 20 mm ruimte op de kozijnstijl (F) aanwezig zijn,
  deze voegt u niet toe aan de productmaat.





3. Berekening productmaat (zelf toepassen)

Enkele hordeur

• Breedte = dagmaat (A) + 60 mm (40 mm voor cassette + 20 mm voor treklijst) = productmaat
• Hoogte = dagmaat (B) + 60 mm (voor bovenrail) = productmaat
• Indien (F) aanwezig is, deze ook toevoegen aan de productmaat

Dubbele hordeur

• Breedte = dagmaat (A) + 80 mm (40 mm voor beide cassettes) = productmaat
• Hoogte = dagmaat (B) + 60 mm (voor bovenrail) = productmaat

• Indien (F) aanwezig is, deze ook toevoegen aan de productmaat
