ODD montage (Op het kozijn)

1. Algemene informatie

• Per montagetype is er een standaard berekening voor de productmaat.
  Indien gewenst kan hiervan afgeweken worden, rekening houdend met de minimale/maximale overlap op het kozijn.
• Met de onderstaande berekeningen wordt de hor strak om de raamopening geplaatst.
• Bij plaatsing buitenshuis in combinatie met montage op het kozijn bevindt de treklijst/handgreep
  zich ook aan de buitenzijde, het hor blijft vanuit binnen te bedienen via een smaller gedeelte van de treklijst.

2. Overlap op het kozijn (zelf toepassen)

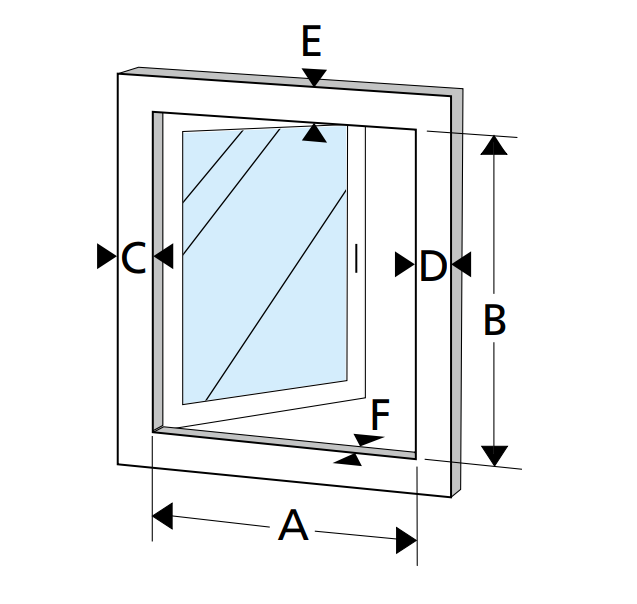

• Kozijnstijl (E) minimaal 50 mm voor de plaatsing van de cassette
• Kozijnstijlen (C + D) minimaal 25 mm voor de plaatsing van de zijgeleiders
• Breedte = dagmaat (A) + 50 mm (2 x 25 mm zijgeleiders) = productmaat
• Hoogte = dagmaat (B) + 50 mm (cassette) = productmaat
• Indien er een vensterbank aanwezig is, voeg deze afstand dan ook toe aan de productmaat
• Let op: bij plaatsing buitenshuis mag aan de onderzijde nooit meer dan 25 mm worden toegevoegd,
  zodat de treklijst vanuit binnenshuis goed bereikbaar blijft.



IDD montage (In het kozijn)

1. De raamopening meten

• De diepte van het kozijn (F) moet minimaal 50 mm zijn
• Dagmaat (A) = productmaat
• Dagmaat (B) = productmaat
• Om het hor passend te maken passen wij een reductie toe: Breedte -1 mm, Hoogte -1 mm
• Let op: Zorg dat er geen obstakels aanwezig zijn, zoals bijvoorbeeld raamuitzetters,
  die de montage van het rolhor kunnen belemmeren
