ODD montage (op het kozijn)

1. Algemene informatie

• Per montagetype is er een standaard berekening voor de productmaat.
  Indien gewenst kan hiervan afgeweken worden, rekening houdend met de minimale/maximale overlap op het kozijn.
• Met de onderstaande berekeningen wordt de hor strak om de raamopening geplaatst.
• Wij raden bij een plaatsing buitenshuis de door ons genoemde berekening aan,
  zodat de treklijst bereikbaar blijft door de opening van het raam.

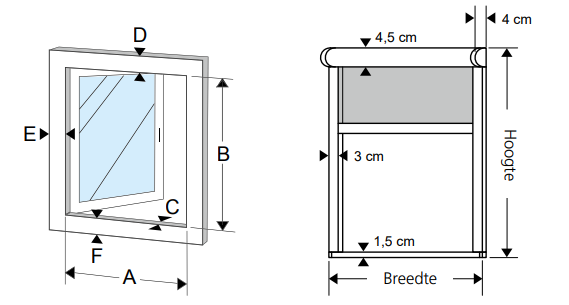

2. Overlap op het kozijn

• Kozijnstijl boven (D) minimaal 50 mm; bij plaatsing buitenshuis maximaal 50 mm voor plaatsing cassette
• Kozijnstijlen beide zijdes (E) minimaal 25 mm voor plaatsing zijgeleiders
• Kozijnstijl onder (F) bij optie met sluitprofiel:
  minimaal 15 mm; bij plaatsing buiten maximaal 45 mm voor overlap treklijst
• Kozijnstijl onder (F) bij optie zonder sluitprofiel:
  minimaal 25 mm; bij plaatsing buiten maximaal 30 mm voor overlap treklijst

3. Productmaat berekenen (zelf toepassen)

• Breedte dagmaat (A) + 60 mm (2 x 30 mm zijgeleiders) = productmaat
• Hoogte bij optie met sluitprofiel: dagmaat (B) + 60 mm (45 mm cassette + 15 mm sluitprofiel) = productmaat
• Hoogte bij optie zonder sluitprofiel: dagmaat (B) + 70 mm (45 mm cassette + 25 mm overlap) = productmaat

IDD montage (In het kozijn)

1. Benodigde ruimte

• Diepte van het kozijn (C) moet minimaal 40 mm zijn

• Om het hor bij montage in het kozijn passend te maken, krijgt de productmaat een reductie.
  Deze reductie wordt automatisch toegepast en hoeft daarom niet
  meegenomen te worden bij het berekenen van de productmaat.

• Breedte -1 mm
• Hoogte -2 mm

2. Product maten berekenen

• Breedte dagmaat (A) = productmaat
• Hoogte dagmaat (B) = productmaat

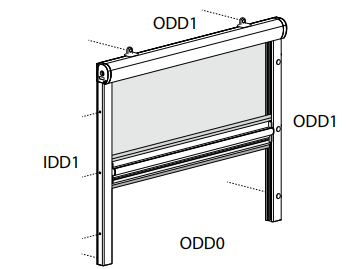

Montage combinatie (IDD-ODD)

Het is ook mogelijk om te kiezen voor een combinatie van montage tussen en op het kozijn.
Let er daarbij op dat u de juiste overlap berekent voor de gekozen montagewijze.
