ODD montage (Op het kozijn)
1. Algemene informatie
- Per montagetype is er een standaard berekening voor de productmaat.
Indien gewenst kan hiervan afgeweken worden, rekening houdend met de minimale/maximale overlap op het kozijn. - Met de onderstaande berekeningen wordt de hor strak om de deuropening geplaatst.
- Let op: Wij raden altijd de door ons genoemde berekening aan,
zodat de treklijst bereikbaar blijft en deze van binnen en buitenshuis te bedienen is.

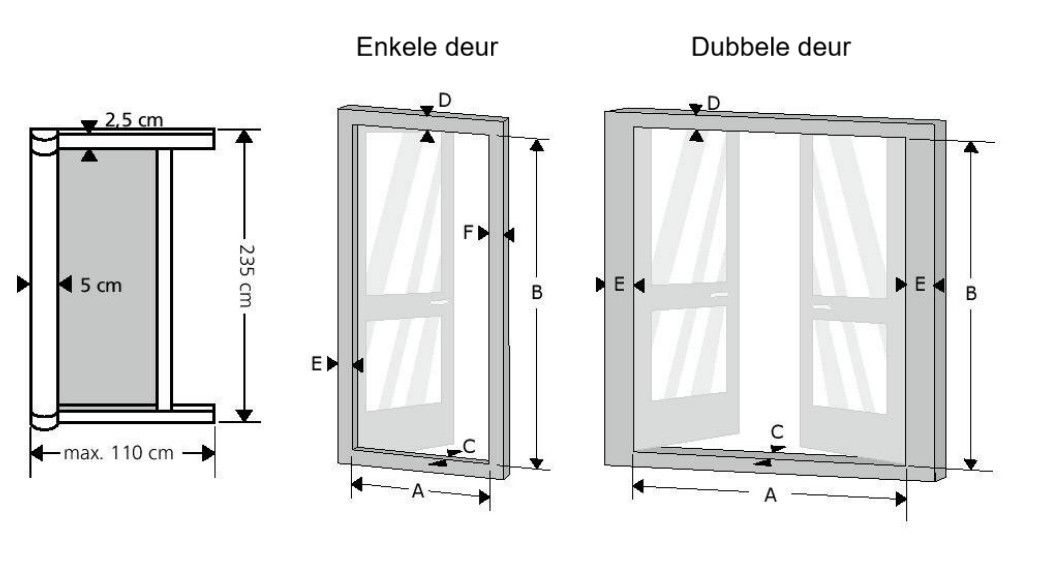

2. Overlap op het kozijn
- Kozijnstijl boven en onder (D) minimaal 25 mm voor plaatsing geleiders
- Cassettezijde (E of F) minimaal 50 mm voor plaatsing cassette
- Sluitzijde (E of F) 10 mm voor overlap treklijst
3. Productmaat berekenen (zelf toepassen)
- Enkele deur:
- Breedte = dagmaat (A) + 60 mm (50 mm cassette + 10 mm overlap) = productmaat
- Hoogte = dagmaat (B) + 50 mm (2 x 25 mm geleiders) = productmaat
- Dubbele deur:
- Breedte = dagmaat (A) + 100 mm (2 x 50 mm cassettes) = productmaat
- Hoogte = dagmaat (B) + 50 mm (2 x 25 mm geleiders) = productmaat
IDD montage (In het kozijn)
1. Productmaat berekenen
- Benodigde ruimte:
Diepte van het kozijn (C) moet min. 50 mm zijn voor de plaatsing
van de hor - Enkele hordeur:
- Breedte dagmaat (A) = productmaat
- Hoogte dagmaat (B) = productmaat
- Dubbele hordeur:
- Breedte dagmaat (A) = productmaat
- Hoogte dagmaat (B) = productmaat
2. Reductie productmaat
- Om het hor bij montage in het kozijn passend te maken, krijgt de productmaat een reductie.
Deze reductie wordt automatisch toegepast en hoeft daarom niet meegenomen te worden bij het
invoeren van de productmaat. De reductie is als volgt: - Enkele hordeur:
- Breedte = -1 mm
- Hoogte = -1 mm
- Dubbele hordeur:
- Breedte = -2 mm
- Hoogte = -1 mm
