ODD montage (Op het kozijn)

1. Maatvoering

• Breedte minimaal 50 tot maximaal 200 cm
• Hoogte minimaal 150 tot maximaal 250 cm
• Lengtemaat bovenrail tot maximaal 550 cm
• De schopplaat is standaard 30 cm hoog, maar deze kan verhoogd worden tot maximaal 100 cm
• Het tussenprofiel wordt standaard in het midden van de hordeur geplaatst; afwijkende positie is mogelijk
• Optioneel: dierenluik voor honden of katten in de kleuren wit of bruin




2. Extra’s en kenmerken

• De hor is voorzien van bovenrail; aan de onderkant is de hor voorzien van een glijblok
• Robuuste aluminium profielen van 4 cm breed
• Voorzien van soepel geleidingssysteem
• Uitgevoerd met standaard schopplaat van 30 cm hoog
• Mogelijkheid tot plaatsen honden- of kattenluik en huisdierengaas

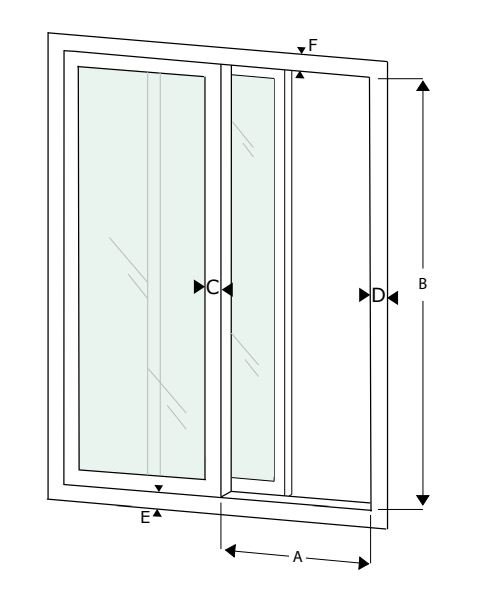

3. Benodigde ruimte

• Breedte van de kozijnen links en rechts (C + D) moet minimaal 15 mm zijn voor voldoende overlap
• Kozijnstijl boven (F) moet minimaal 57 mm zijn voor montage van de bovenrail
• Kozijnstijl onder (E) moet minimaal 37 mm zijn voor montage geleiderblok




4. Productmaat berekening (zelf toepassen)

• Breedte dagmaat (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Hoogte dagmaat (B) + 30 mm (2 x 15 mm overlap boven- en onderkant) = productmaat


• Let op! De dagmaat hoogte (B) + 30 mm is de bestelmaat van het schuivende deel van de hordeur.
  Hiermee heeft het schuivende deel onder en boven een overlap van 15 mm op het kozijn.
  Dit is exclusief de geleiderrails en het geleiderblok, deze voegt u niet toe aan de bestelmaat!
  Controleer wel goed of hier genoeg vrije ruimte voor beschikbaar is op kozijnstijl (E en F).
