Montage ODD (op het kozijn)

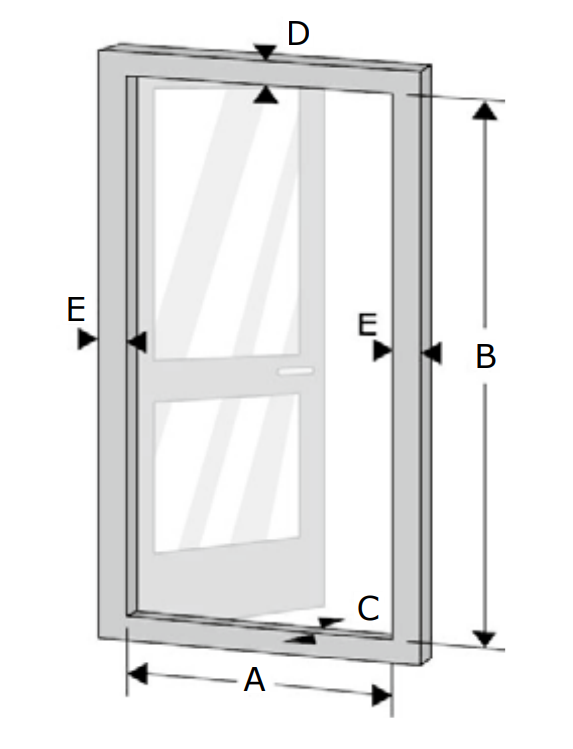

1. Benodigde vrije ruimte

• Kozijnzijde scharnierende kant (E) minimaal 36 mm voor de plaatsing van het
  scharnier en de minimale overlap van het profiel
• Kozijnzijde sluitende/magneet kant (E) minimaal 28 mm voor de magneetsluiting
  en de minimale overlap van het profiel
• Kozijnstijl boven- en onder (D) minimaal 15 mm indien er een onderdorpel aanwezig is

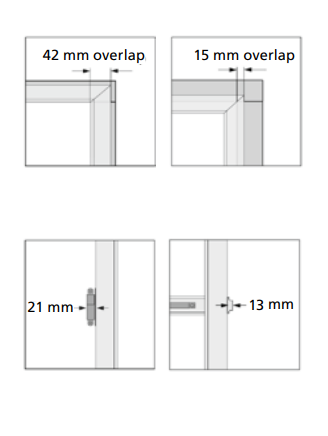

• Deze berekening gaat uit van een minimale overlap van 15 mm per kozijnzijde
  Indien gewenst kan ook het gehele profiel van het hor overlappen (42 mm)



2. Productmaat bereken zonder onderdorpel (zelf toepassen)

• Minimale breedte (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Ideale breedte = (A) + 84 mm (2x 42 mm overlap zijkanten) = productmaat
• Minimale hoogte (B) + 5 mm (15 mm overlap bovenkant - speling onderkant 10 mm) = productmaat
• Ideale hoogte = (B) + 32 mm (42 mm overlap bovenkant - speling onderkant 10 mm) = productmaat
• Kies tijdens het bestelproces voor een 16mm borstel aan de onderzijde van het hor
  (steekt minimaal 10 mm uit onder de deur) voor afdichting op de vloer





3. Productmaat bereken met onderdorpel (zelf toepassen)

• Minimale breedte (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Ideale breedte (A) + 84 mm (2x 42 mm overlap zijkanten) = productmaat
• Minimale hoogte (B) + 30 mm (2x 15 mm overlap boven- en onderkant) = productmaat
• Ideale hoogte (B) + 84 mm (2x 42 mm overlap boven- en onderkant) = productmaat

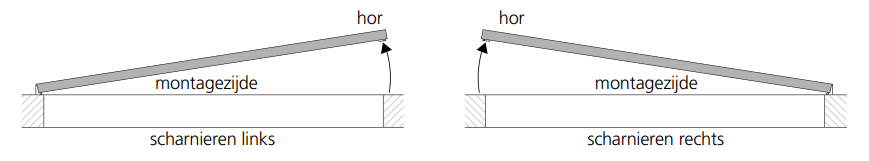

4. Scharnierzijde bepalen

• Bepaal aan welke kant de scharnieren moeten komen (hor opent van u af)
